Наиболее часто встречающиеся неисправности бегущих строк и экранов и методики их устранения

Очень часто наши и клиенты наших коллег по рынку звонят с вопросом: «как подчинить бегущую строку» или «бегущая строка не работает». Мы собрали наиболее частые поломки и их причины в этой статье и с радостью поделимся с вами этой информацией.

1. Выход из строя одного или нескольких блоков питания.

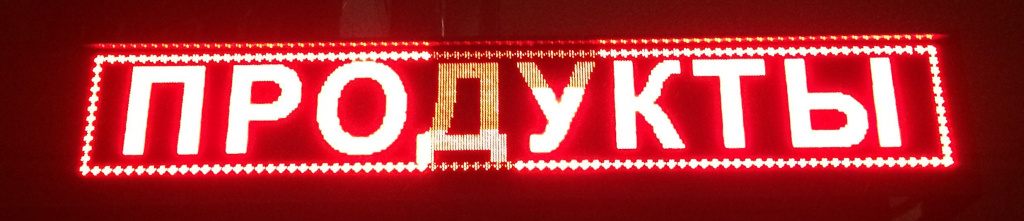

При выходе из строя одного или нескольких блоков питания на строке наблюдается потеря яркости одного или нескольких модулей, которые запитывал вышедший из строя блок питания. При этом питание частично продолжает подаваться через шлейфы передачи данных от соседних блоков питания, но его уже не достаточно для поддержания яркости.
Проблема решается заменой вышедшего из строя блока питания светодиодной бегущей строки.

2. Не правильное подключение блоков питания к модулям внутри строки.
При сборке строки не допускается подключение модулей к блокам питания «паровозиком». Каждый модуль запитывается только от своей пары клемм на блоке питания и допускается запитывание от клемм модуля только еще одного модуля и не более. Не допускается соединение более двух модулей от одной пары клемм блока питания. Для подсоединения большего числа модулей используйте дополнительные пары клемм на блоке питания.

В случае нарушения данного правила может наблюдаться разность в яркости свечения каждого последующего модуля с предыдущем в цепочке. Этом эффект обусловлен разным напряжением на клеммах модулей. Обычно, замерив напряжение на клеммах вы увидите, что на первом модуле в цепочке 5В, на втором 4,5В, на третьем 4В и т.д. Дефект может проявиться не сразу, а при изменении температурных условий.

Проблема решается перекоммутацией модулей к блокам питания по правилам.

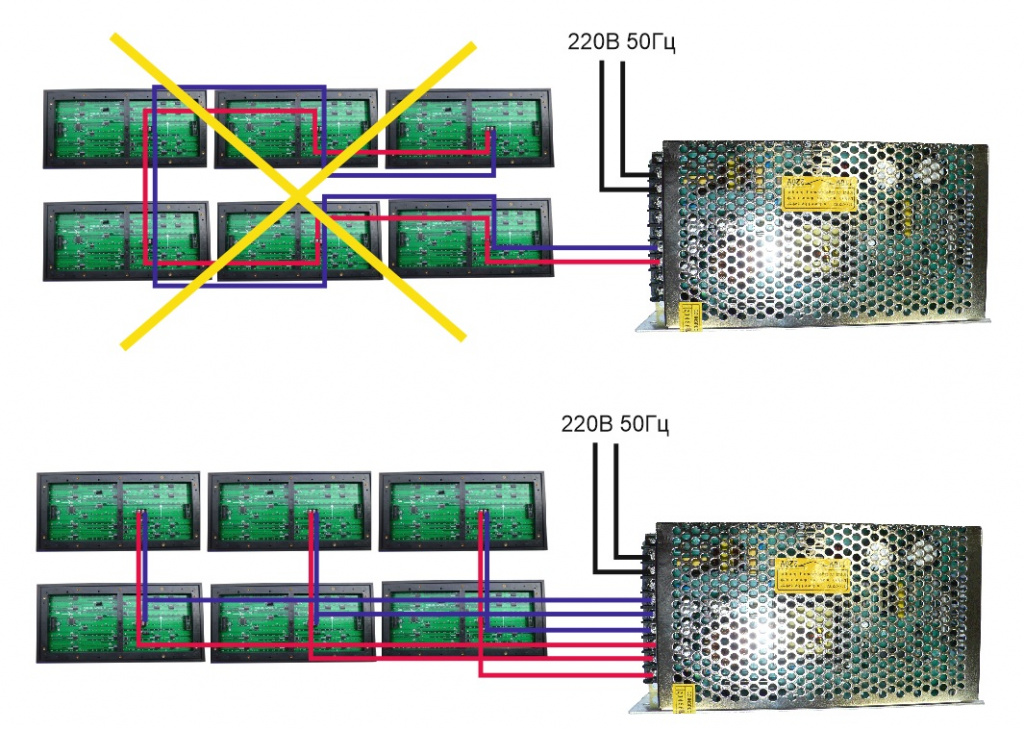

Ниже приведен пример неправильного подключения питания к модулям и правильного.

3. Выход из строя модуля или плохой контакт в шлейфе.

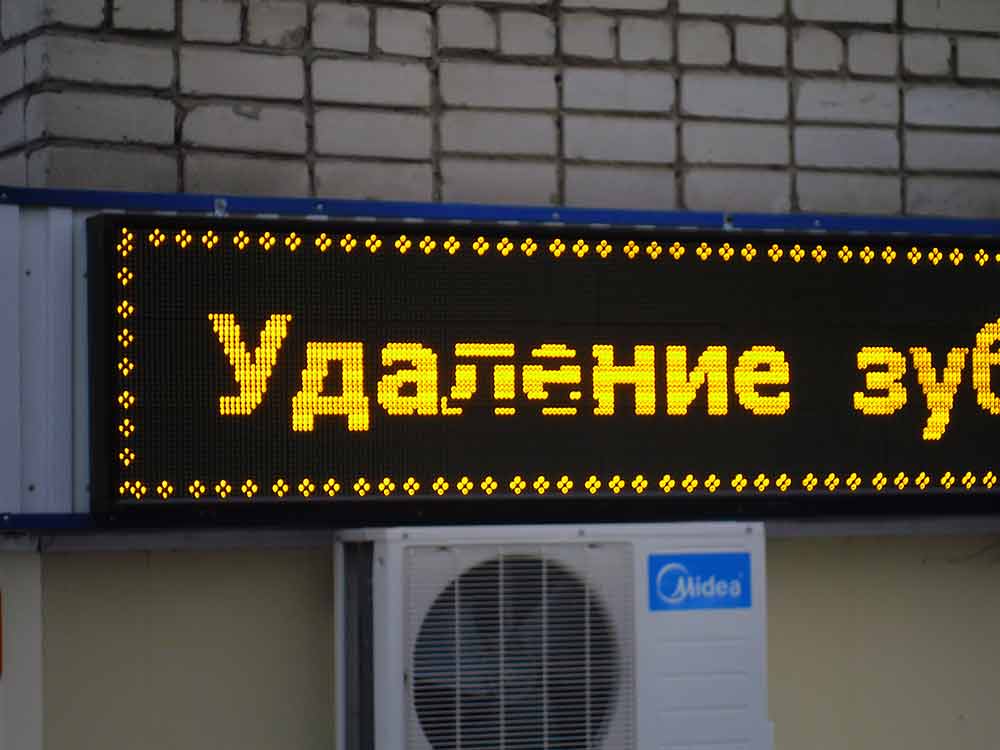

Ниже приведен пример эффекта который может означать два вида поломок.
1-й это плохой контакт в шлейфе. Этот вариант легко устраним заменой шлейфа.
2-й это выход из строя микросхем, управляющих модулем. Ремонт с заменой микросхем требует инженерных навыков и в большинстве случаев проще и дешевле заменить неисправный модуль.

4. Комбинированные дефекты.

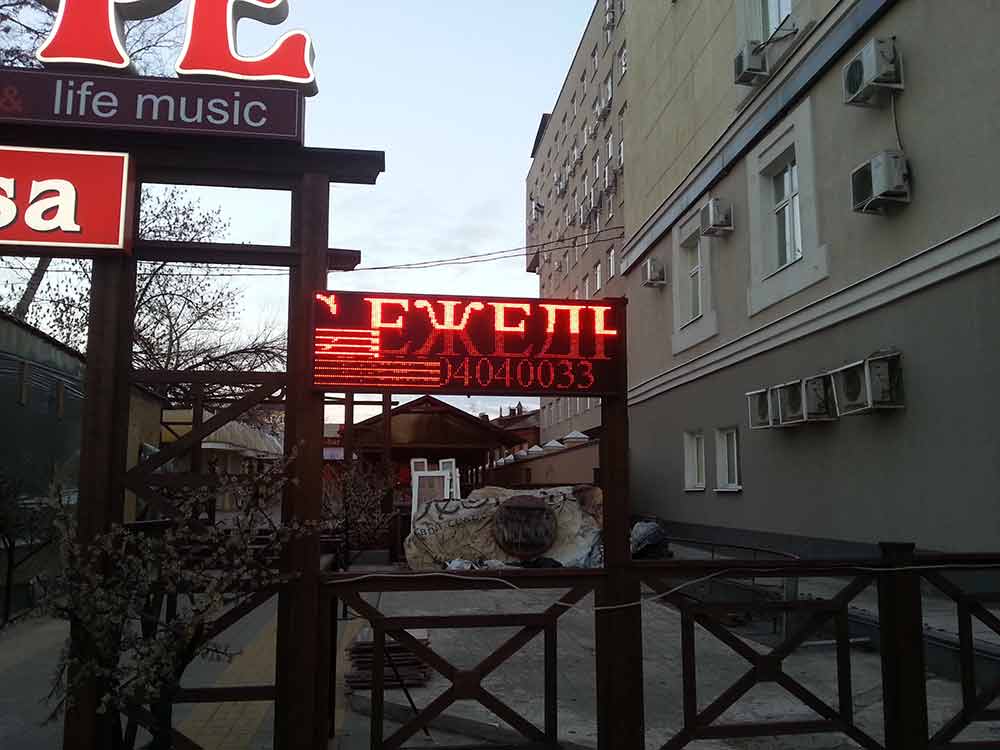

Ниже приведен пример эффекта который может означать одновременный выход из строя блока питания и светодиодного модуля или плохого контакта (обжатия) шлейфа.
При вышедшем из строя модуле или плохом обжатии или контакте в шлейфе бывает еще эффект, когда за проблемным модулем или шлейфом вообще не воспроизводиться текст.
Для выявления дефектного шлейфа, просто переставьте шлейф с места где не наблюдалось проблем, на место, где проблема обнаружена. Если после перестановки шлейфа дефект устранен — проблема была в шлейфе.
